车牌识别系统设备的安装及布线方法

为方便广大车牌识别系统经销商、工程商、使用方在安装车牌识别系统设备时能顺利、准确的将设备安装好，越进智能车牌识别系统生产厂家现无私将安装方法提供给大家参考！

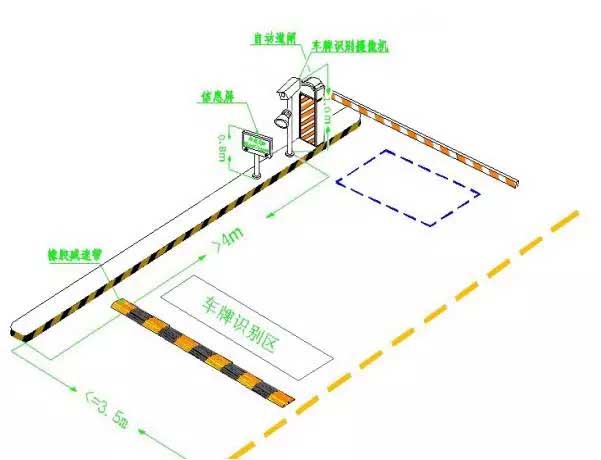

每个出入口架设一个高度为1.5米左右的摄像机立柱，立柱安装车牌识别专用摄像机，摄像机镜头指向车道前方约3.5-6米的地面处对准车牌。

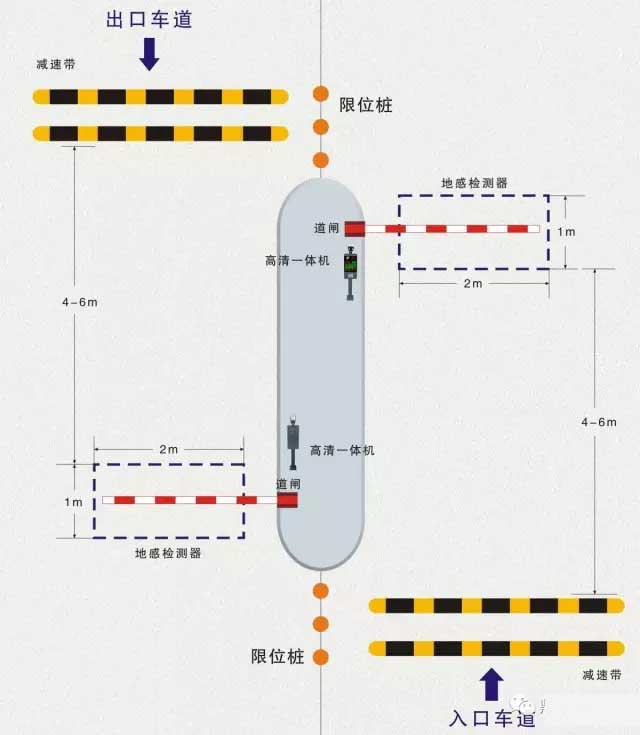

具体安装位置如下图所示。

设备安装位置及布线

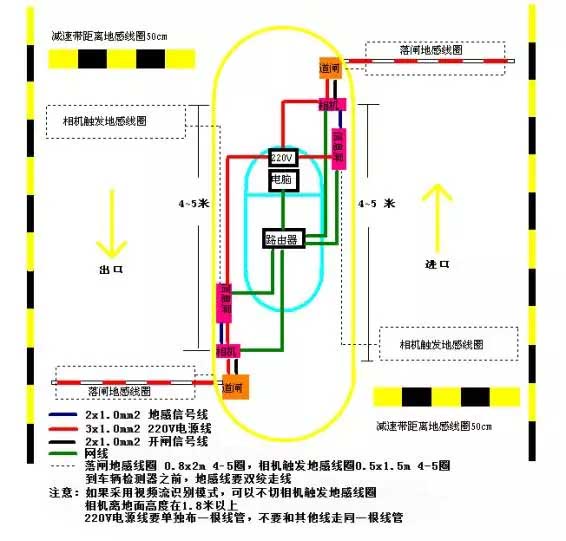

如下图是标准一进一出布线图，简要说明纯车牌识别系统安装位置及管线图。LED信息屏采用TCP/IP通讯方式。如果相机采用视频流识别，可以不切相机触发地感线圈。

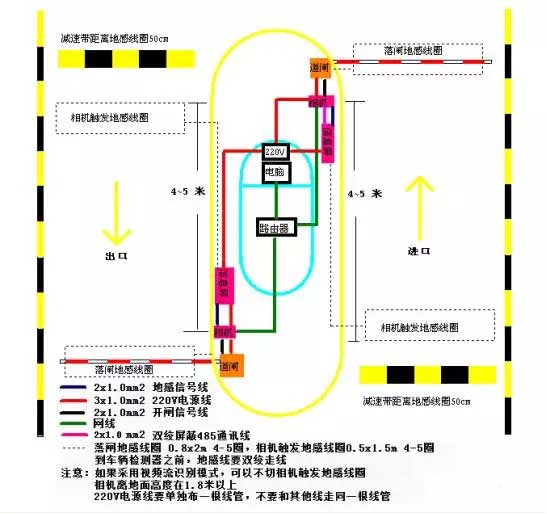

※ 如果不需要临时车脱机收费功能，LED信息屏可以使用485透传通讯方式，LED屏通过485与相机通讯。

如下图：
